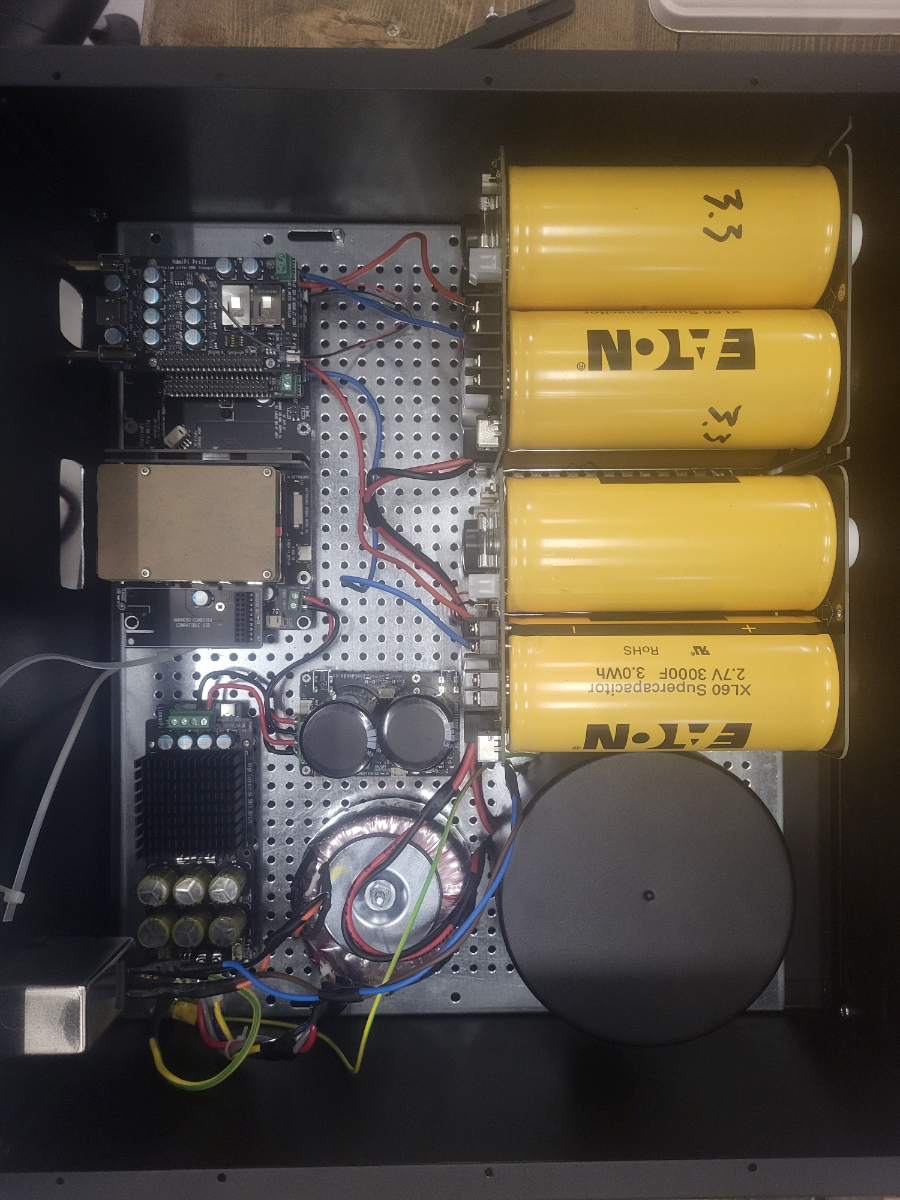

Φωτογραφια απο το τελειωμενο RPi Ian.
- 20250321_232435.jpg (951.73 KiB) Viewed 5234 times
Μερικα τεχνικα ζητηματα που αντιμετωπισα:
To κουτι ειναι οριακο σε θεμα διαστασεων παροτι ειναι το μεγαλυτερο που ειχα βρει (430χ400χ180mm).
H σχαρα σε συνδυασμο με το πως ειναι σχεδιασμενες οι πλακετες δεν αφηνει να ερθουν προσωπο με την πλατη του σασι τα βυσματα των πλακετων.
Η εξοδος HDMI ειναι επιφοβη να σπασει γιατι η πλακετα της παταει σε αλλη πλακετα και αυτη στην τριτη πλακετα (το motherboard) οποτε καλο ειναι να μπουν αποστατες με βιδες στην πλατη του σασι.
Τα supercaps τραβανε αρκετα ρευματα στην εκκίνηση των κυκλωμάτων, θα προσθεσω σε δευτερο χρονο ποια ασφαλεια ειναι καταλληλη στον ρευματολήπτη.
Οι πλακετες των ψηφιακων κυκλωματων εχουν λεπτες κλεμες, διαμετρος καρε μεχρι 1.5mm. Καλυτερα μονόκλωνο.
Το SD card extender ισως να μην δουλευει παντα σωστα. Και απο θεμα θορυβου καλυτερα η MicroSD να παει κατευθείαν επανω στην υποδοχη της στο RPi.
Πρωτου τοποθετηθουν τα τροφοδοτικα και ειδικα αυτα με τα super caps καλο ειναι να μετρηθουν και να δινουν σωστες τασης εξοδου. Στην πρωτη φορτιση εκανα διαδοχικες μετρησεις στην εξοδο τους κια η ταση ανεβαινε σταδιακα μεχρι που πηγε εκει που πρεπει (5V το ενα και 3.3V το αλλο).
Το τελικο βαρος ειναι 19 κιλα στην δικη μου υλοποιηση, προσοχη λοιπον να παταει καλα η σχαρα και να ειναι βιδωμενη. Επισης τα Supercaps εχουν αρκετο βαρος οποτε και αυτα πρεπει να βιδωθουν προσεκτικα.
Στα supercaps προσοχη να μπουν οι πλαστικες ταπες που μονώνουν τους πόλους.
